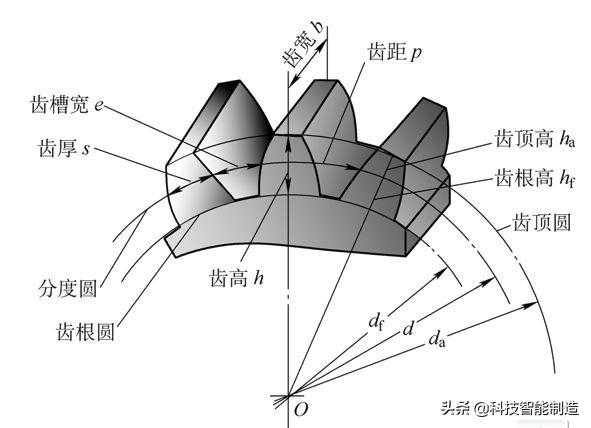

一、渐开线标准直齿圆柱齿轮各部分名称

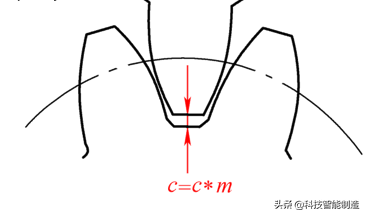

二、渐开线标准直齿圆柱齿轮的基本参数
1．标准齿轮的齿形角α：
齿形角——在端平面上，过端面齿廓上任意点K的径向直线与齿廓在该点处的切线所夹的锐角，用α表示。K点的齿形角为αK。
渐开线齿廓上各点的齿形角不相等，K点离基圆越远，齿形角越大，基圆上的齿形角α=0°。
分度圆压力角——齿廓曲线在分度圆上的某点处的速度方向与曲线在该点处的法线方向（即力的作用线方向）之间所夹锐角，也用α表示。
2．齿数z：
一个齿轮的轮齿总数。
3．模数m：
齿距p除以圆周率π所得的商，即m＝p/π。
模数已经标准化。
内齿轮的齿顶圆小于分度圆，齿根圆大于分度圆。
内齿轮的齿廓是内凹的，其齿厚和齿槽宽分别对应于外齿轮的齿槽和齿厚。
为了使内齿轮齿顶的齿廓全部为渐开线，其齿顶圆必须大于基圆。
五、渐开线直齿圆柱齿轮传动的正确啮合条件和连续传动条件
1．正确啮合条件
pb1=pb2
模数相等
分度圆上的齿形角相等
2．连续传动条件
前一对轮齿尚未结束啮合，后继的一对轮齿已进入啮合状态。
