机箱上的跳线接在主板那些位置？台式电脑主板接线示意图解教程

对于组装一台电脑，主板上的跳线是最让小白装机用户头疼的事情，但其实具体跳线插法，在机箱连接的跳线接口上以及主板跳线插座上都有详细标注，我们只需要在主板上找到对应插座，插上去就好了。那么机箱上的跳线接在主板那些位置？下面装机之家分享一下台式电脑主板接线示意图解教程，不同品牌的跳线基本插法都差不多，包括华硕、技嘉、微星、华擎、七彩虹、昂达、梅捷、映泰、影驰等主板品牌都均可以参考本文的跳线插法图解教程。

台式机主板接线示意图解教程

1、机箱连接主板的跳线一般主要有、、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线，这些跳线分别的含义如下。

RESETSW：机箱重启按键；注：主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

POWERSW：机箱开关机按键；注：主板上对应位置的插针附近的英文缩写一般为PWR、PowerSW、PWRSW、PW、PWSW等。

PowerLED：电源指示灯；注：主板上对应位置的插针附近的英文缩写一般为PWLED、PowerLED、PWRLED或PLED＋和PLED-等。

HDDLED：硬盘指示灯；

：机箱前面的接口；

：机箱前面的接口；

HD_AUDIO：机箱前面的音频接口；

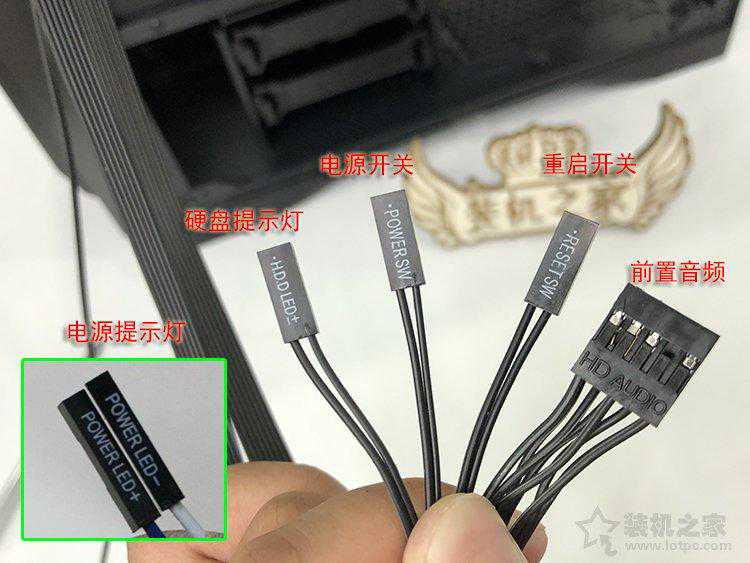

2、我们先来看一下POWERSW、RESETSW、POWERLED、HDDLED这四个主板跳线，在机箱连接的跳线接口上都有清晰的标注，如下图所示。

注：由于我演示的这款机箱没有POWER_LED接口（电源提示灯），考虑到大多数的机箱均有POWER_LED接口，所以上图中增加了。

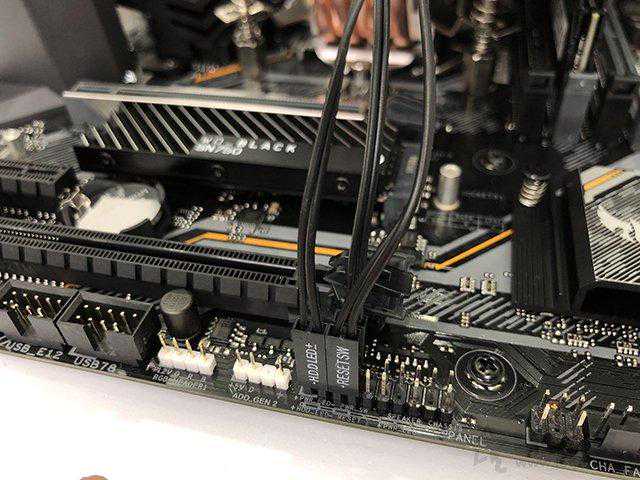

3、其实在主板上已经有标注这些跳线的接法了，按照主板上提示逐个插入即可。

4、考虑到大家更好的理解，制作了一张POWERSW、RESETSW、POWERLED、HDDLED的主板跳线安装示意图，我们找到主板跳线位置，分别对应插入就可以了，主板跳线接法图解如下图所示。

以上就是装机之家分享的台式电脑主板接线示意图解教程，最难的地方就是9针主板跳线接法，对于机箱上的跳线不知道接到主板哪里位置的朋友，不妨参考以上的主板跳线图解教程进行安装，不管您的主板是华硕、技嘉还是微星等品牌，都可以参考的，跳线接法基本相同的，希望本文能够帮助到大家。
